Modul 2 Abdichtflansch

12,20 € *
Inhalt: 1 Stück

inkl. MwSt. zzgl. Versandkosten von 5,95 Euro *
Kostenloser Versand ab 300 Euro
Lieferzeit: 1-3 Werktage

verfügbar

Variante

  • A0001473
  • 0,15 Kg
Günstiger Kleinteilversand Bodenablauf Komplett-System Top Qualität Anwendung Modul... mehr
"Modul 2 Abdichtflansch"
Typ: Bodenablauf Einzelkomponenten
Modul: Modul 2
Entwässerungsmethode: Punktentwässerung

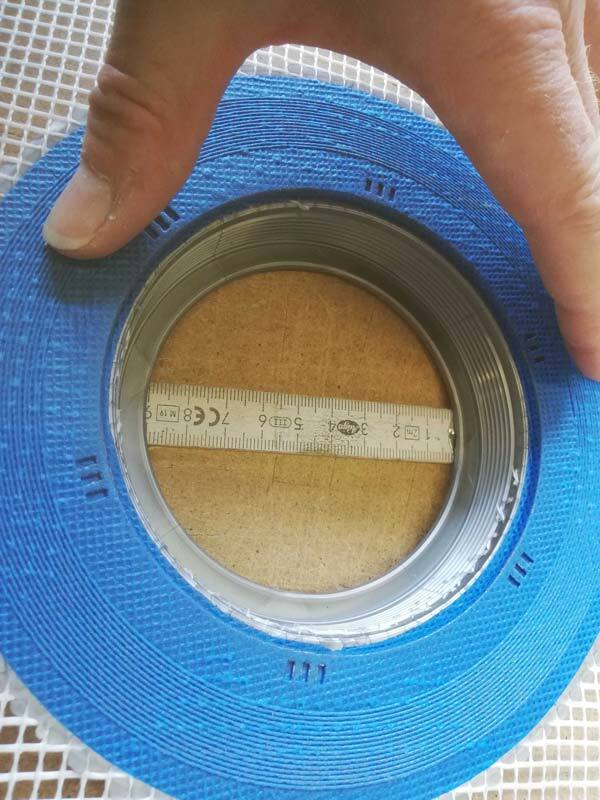

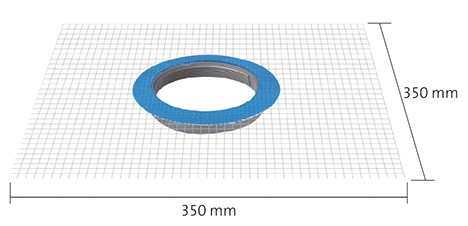

Maße: 35 x 35 cm
Variante: mit Netz
  • Günstiger Kleinteilversand
  • Bodenablauf Komplett-System
  • Top Qualität

Anwendung

Modul 2 Abdichtflansche: Hierbei handelt es sich um das zweite Modul unseres Bodenablauf Systems. Zur Auswahl steht zum einen die Variante mit Folienabdichtung und alternativ die Fassung deren Abdichtung auf einem Mesh (Glasfasergewebe) basiert.

Unser Bodenablauf System wird für eine punktgenaue Flächenentwässerung verwendet und überall dort eingebaut, wo Bodenbeläge aufgrund ihrer Feuchtigkeitsbelastung zusätzlich einen normenkonformen Bodenablauf benötigen. Üblicherweise sind die Bodenabläufe für den Innenbereich vorgesehen.

Sie werden z.B. in Bad- und Duschräumen, öffentlichen Toiletten- und Umkleidebereichen, Waschräumen, diversen Arbeits- und Kellerräumen, Werkstätten, Vorrats- und Lagerräumen verwendet. Bei einer Verwendung im Außenbereich ist bauseits sicherzustellen, dass die anfallende Wasserablaufmenge auf den Ablauf abgestimmt und eine Frostgefährdung des Ablaufgehäuses ausgeschlossen ist.

Unser Bodenablauf-System setzt sich immer aus 3 verschiedenen Modulen zusammen, die einzelnen Funktionen werden später noch erläutert!

Bodenablauf-System-Module

  1. Modul umfasst die Roste-Kollektion bestehend aus:
    • verschiedene Rostabdeckvarianten
    • Rostrahmen aus Edelstahl mit höhenverstellbaren Kunststoffrahmen
    • Kunststoffgewindeadaptern
  2. Modul kann zwischen den zwei Varianten:
    • Folienabdichtung (das gleiche Material wie unsere Abdichtmatten)
    • Mesh (Glasfasergewebe) gewählt werden.

    Die Variante mit der Folienabdichtung kann in Verbindung mit einem Dichtband oder einer Streichabdichtung verwendet werden. Die Mesh-Variante (Netz) ist nur in Kombination mit einer Streichabdichtung einsetzbar. Beide Varianten sind adhäsionstechnisch untrennbar und wasserdicht mit dem PP-Flanschring verbunden.

  3. Modul beinhaltet die entsprechenden Bodenablaufvarianten:
    • vier Abläufe waagerecht
    • ein senkrechter Ablauf

    Alles einschließlich Geruchverschlusssystem und roten Bautenschutzdeckeln.

Verarbeitung

  1. Vor dem Einbau muss zuerst der Bodenablauf aus Modul 3 mit der Abdichtungsvariante aus Modul 2 verbunden werden.
  2. Bodenablauf und Abdichtung sind fest miteinander verbunden, wenn sich die Abdichtung nicht mehr weiter festdrehen lässt.
  3. Zur einfacheren Montage im Zuge des weiteren Einbaus ist die überstehende Abdichtfolie oder das Glasfasergewebe zusammenzufalten und oberseitig aufzulegen.
  4. Entsprechend dem bauseitig festgelegten Entwässerungspunkt, wird das Ablauf System unter Berücksichtigung eines notwendigen Belagsgefälle von ca. 1-2 % auf die entsprechende Höhe ausgerichtet und mit Zement- oder Estrichmörtel am Untergrund fixiert.
  5. Hierbei muss darauf geachtet werden, dass das Ablaufgehäuse waagerecht auszurichten ist.
  6. Bei Verwendung von schnellabbindenden Mörteln kann nach einer kurzen Durchhärtungszeit das Abgangsrohr des Ablauftopfes mit der Hausentwässerungsleitung per Steckmuffe verbunden werden.
  7. Das Ablaufgefälle zwischen dem Ablauf und der Hausentwässerungsleitung sollte mindestens 0,5 % betragen.
  8. Nach Beendigung der Montagearbeiten ist eine Dichtigkeitskontrolle mit Wasser durchzuführen, um die Dichtigkeit der Anschlüsse, sowie das richtige Ablaufverhalten zu überprüfen.
  9. Um Verstopfungen des Abflusssystems durch Schmutz und Mörtel zu vermeiden, ist anschließend der kleinere der beiden roten Bautenschutzdeckel aufzulegen. Gegebenenfalls sind geeignete Schallschutzmaßnahmen im Bereich Bodenablauf- / Entwässerungsleitung vorzunehmen, um störende Schallbrücken zu vermeiden.
  10. Nach Beendigung der Einbauarbeiten ist im Rahmen der auszuführenden Verbundabdichtung eine wasserdichte Verbindung mit Modul 2 herzustellen.
  11. Bei der Verwendung der Folienvariante wird dabei die gelbe Abdichtfolie unter Verwendung von Flexmörtel mit einer 4 mm großen Kammzahnung vollflächig und blasenfrei auf den Estrich aufgeklebt.
  12. Die anschließende Verbundabdichtung, z.B. mit Abdichtfolien, wird in einer Breite von ca. 8-10 cm überlappend und wasserdicht mit Dichtband vorgenommen.
  13. Bei Verwendung einer streichbaren Verbundabdichtung, wird das Mesh zwischen der ersten und zweiten Abdichtungslage ebenflächig eingebettet. Die gleiche Vorgehensweise kann auch alternativ mit der Folienvariante durchgeführt werden.
  14. Im Zuge der nachfolgenden Fliesenverlegung wird zuerst der Bautenschutzdeckel wieder entfernt und anschließend Modul 1 mit Modul 2 verschraubt.
  15. Hierzu wird der Gewindeadapter von Modul 1 in den Flanschring von Modul 2 eingedreht. Dann wird der Kunststoffrahmen auf den Gewindeadapter (beides Modul 1) eingedreht und bis auf Höhe Oberkante Fliesenbelag ausgerichtet.
  16. Über den Kunststoffrahmen wird dann der Edelstahlrostrahmen gesteckt, auf welchem die Edelstahlrostabdeckung aufgelegt wird.
  17. Bei der Höhenausrichtung des Kunststoffrahmens muss zusätzlich die Materialdicke des Edelstahlrahmens von 7-17 mm berücksichtigt werden, damit der Fliesenbelag oberflächenbündig mit dem Edelstahlrahmen abschließt.
  18. Vor dem Einlegen der Edelstahlrostabdeckung muss zur vollen Funktionsfähigkeit des Ablauftopfes der Geruchsverschluss (Siphon) eingelegt werden.
  19. Die Anschlussfuge zwischen Edelstahlrahmen und dem angrenzenden Fliesenbelag ist mit einer Breite von ca. 5 mm anzulegen und mit einem elastischen Fugenmaterial (z.B. MS-Polymerkautschuk zu versiegeln).

Wenn Ihnen der Aufwand zu groß ist sich die einzelnen Komponenten zusammen zu suchen, stehen Ihnen auch unsere Bodenablauf-Komplett Sets zur Verfügung

Reinigung und Pflege

Die Ablaufsysteme bedürfen in aller Regel keiner besonderen Pflege, da sich die überwiegenden Elemente in der Bodenkonstruktion befinden, lediglich das Edelstahlrost sollte im Rahmen der üblichen Hygiene mit einem handelsüblichen, für Edelstahl zugelassenen Mittel gereinigt werden. Eine Verwendung von fluss- und salzsäurehaltigen Reinigungsmittel ist zu vermeiden.
