Montagehandleiding en toepassingsgebieden voor vloerafvoersystemen
Moderne vloerafvoersystemen kunnen in meerdere soorten ruimtes worden toegepast. De meest voorkomende toepassingsgebieden zijn:
- Douches

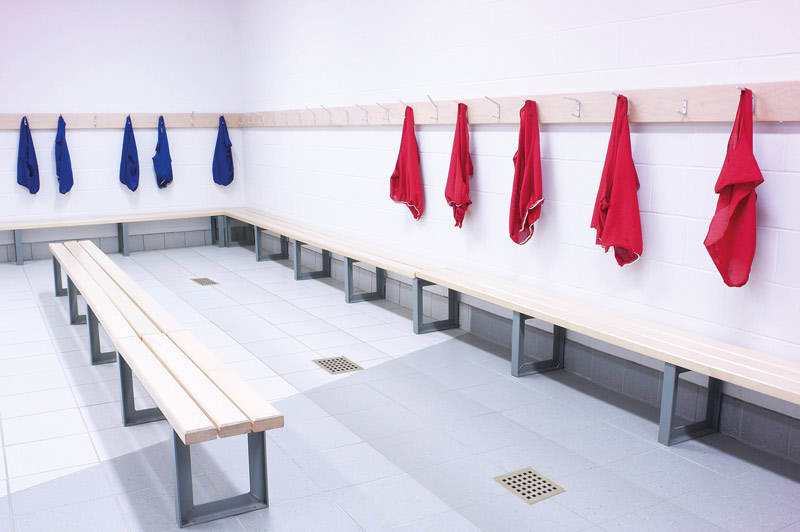

- Kleedruimtes
- Keukens
- Kelders
- Terrassen
Eerst sluit u uw vloerafvoer (module 1) op de betreffende afdichting (module 2) aan. Draai de twee delen zo strak mogelijk totdat er niets meer kan worden gedraaid. Vervolgens moet u het overtollige weefsel opvouwen en erop leggen. Nu moet de afvoer naar het vastgestelde afvoerpunt en vervolgens op de juiste hoogte worden uitgelijnd. (Let hier ook op de vereiste helling van 2%). Als u snelbindende mortel gebruikt, kan de afvoerbuis van de afvoerbak na een korte uithardingstijd met een mof op de huisafvoerleiding worden aangesloten. Wij adviseren een afvoerhelling van maar liefst 0,5% van de afvoer naar de huisafvoerleiding.
Na afsluiting van de montagewerkzaamheden moet een lektest met water worden uitgevoerd om het afgedicht zijn van de aansluitingen en het juiste afvoerverloop te controleren. Om te voorkomen dat mortel en vuil het afvoersysteem verstoppen, moet vervolgens de kleinste van de twee rode bouwbeschermkappen worden aangebracht. Tref a.u.b. geschikte geluiddempende maatregelen bij de vloerafvoer/afvoerleiding om storende geluidsbruggen te voorkomen.
Bodenablauf in einer KabineBij de daaropvolgende tegellegging wordt eerst de bouwbeschermkap verwijderd en vervolgens module 1 met module 2 verbonden. Hiertoe wordt de schroefdraadadapter van module 1 in de flensring van module 2 geschroefd. Vervolgens wordt het kunststof frame op de schroefdraadadapter (beide module 1) geschroefd en tot het niveau van de bovenrand van de tegelbekleding uitgelijnd. Zet vervolgens het roestvrijstalen roosterframe met het kunststof frame in elkaar. Bij het afstellen van de hoogte van het kunststof frame moet ook rekening worden gehouden met de materiaaldikte van het roestvrijstalen frame van 7-17 mm zodat de tegelbekleding en het roestvrijstalen frame gelijk met elkaar liggen. Plaats nu de sifon en het roestvrijstalen rooster kan erop worden gezet.
De aansluitvoeg tussen het roestvrijstalen frame en de aangrenzende tegelbekleding moet ca. 5 mm breed zijn en moet met elastisch voegmateriaal (bijv. MS-polymeerrubber) worden afgedicht.
